某固件 Linux 内核逆向

缅甸、柬埔寨等东南亚地区国家的网络诈骗问题十分严重，相关人员罪行累累.

据悉，该地区大量使用一款国内某个小厂商 * 老版本固件的路由器，该版本于 2019 年发布了第一个 Release. 由于该厂商固件兼顾软路由、国产品牌文化认同等特性，导致该厂商产品在东南亚地区十分受欢迎.

开头

在过程中，不少师傅给我提供了思路. 虽然因为某些原因无法在本篇文章提到他名字，但是还是要特别感谢他们

声明：本篇提到的内核部分逆向基本上都是对开放源代码做逆向，patch 的解密代码部分也属于简单代码，未提及任何公司/人. 本文章所使用的 IDA 为免费试用版，代码均由自己逆向.

固件提取

从某处得到了该老版本的固件，由于提取的是运行磁盘，仅加密了文件系统. 首先拿到 .vmdk 后使用 qemu 挂载到 Kali 操作系统中，然后将内核和文件系统提取出来

asus

一个便捷的挂载 vmdk 流程: qemu-nbd 虚拟挂载

1. 安装 qemu-utils
sudo apt update
sudo apt install qemu-utils
2. 加载 nbd 内核模块
sudo modprobe nbd max_part=16
3. 连接 vmdk 文件
sudo qemu-nbd -c /dev/nbd0 GuJian.vmdk
4. 查看分区情况
sudo fdisk -l /dev/nbd0
5. 挂载分区 (假设第一个分区是 /dev/nbd0p1 )
sudo mkdir /mnt/vmdk
sudo mount /dev/nbd0p1 /mnt/vmdk
6. 访问文件
现在可以访问/mnt/vmdk目录下的文件:
ls /mnt/vmdk
7. 卸载并断开连接
sudo umount /mnt/vmdk
sudo qemu-nbd -d /dev/nbd0

在挂载后，将 /mnt/vmdk/boot 中的 vmlinuz(bzImage 内核)、rootfs(文件系统) 拿出来，并使用 extract 脚本解压 vmlinuz

vmlinux 即为解压后的 vmlinuz linux 内核

asus

该固件 Linux 系统为 X86 架构，内核版本为 3.18.67
Linux Version 3.18.67 对应的仓库是: Linux Version 3.18.67 - /

asus

Kernel 分析与定位文件系统解密函数

在分析之前，各位笔者需要知道固件上传与刷固件到底是怎么个刷法.

众所周知，计算机第一个加载的程序肯定是嵌入主板的 BIOS，BIOS 为计算机提供最底层的、最直接的硬件设置和控制. 而后，根据情况 BIOS 会加载 bootloader，bootloader 可以看作是 BIOS 的延申，BIOS 的代码实在是太少了干不了什么事. 然后，一个搭载了 Linux 操作系统的计算机 bootloader 会加载 Linux kernel，Linux kernel 会 unpack rootfs(root file system，根文件系统)然后加载用户态程序.

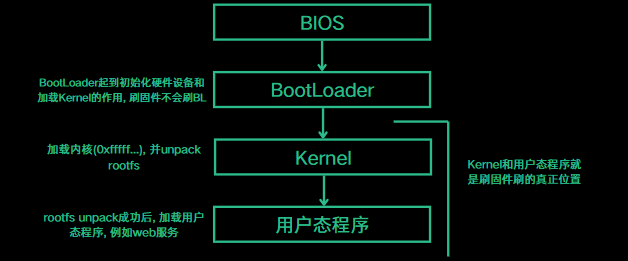

一个加载流程的示例图如下所示，其中可以观察到刷固件其实主要刷的是 kernel，并不会刷 bootloader. 因为在刷失败后 bootloader 可以起 ip 服务作为系统救援的网络接口

asus

cat /proc/mtd 查看分区后的结果如下所示，其中
mtd0 为 bootloader 分区
mtd2 为 kernel 分区

asus

我们的目的是提取出真实 rootfs，现在只需要直接分析厂商 patch 的内核就行，定位到文件系统解密函数

Kernel 分析

在此，笔者先简单讲一下内核加载文件系统(rootfs 全程 root file system, 根文件系统)流程，以方便笔者理解. 由于本固件重点在于 populate_rootfs，因此笔者会细讲 populate_rootfs.

内核初始化时会依次调用处于 .init 段的初始化函数，其中与根文件系统相关的初始化函数为 default_rootfs 和 populate_rootfs，两个函数根据内核配置项的选择决定是否会被运行. 在当前固件或者一般情况下，默认运行 populate_rootfs

populate_rootfs 在 Linux 3.18 中的主要逻辑及宏

static int __init populate_rootfs(void) {
    // 处理内置的 initramfs
    if (initrd_start != initrd_end) {
        unpack_to_rootfs((char *)initrd_start, initrd_end - initrd_start);
    }
    // 处理其他可能的 rootfs 初始化
    ...
}
rootfs_initcall(populate_rootfs);

populate_rootfs 负责解析过渡根文件系统 (early rootfs)，在 Linux 3.18 中作为宏的形式调用：上述代码中的rootfs_initcall(populate_rootfs)是一个 内核初始化宏，调用的 populate_rootfs 被放入 .init 段中，其作用是告诉内核在启动过程中调用 populate_rootfs() 函数.

如果该文件系统是 cpio 格式的 initramfs 或 initrd，populate_rootfs 会直接利用 unpack_to_rootfs 将其解压到根目录 /，以其内容初始化整个根文件系统. 而当过渡根文件系统是 image 格式的 initrd (例如压缩过的磁盘镜像)，则需要先在内存中创建一个虚拟的 RAM 磁盘设备 (ramdisk)，再将其挂载后进行访问.

start_kernel()
  -> rest_init()
    -> kernel_init()
      -> kernel_init_freeable()
        -> do_basic_setup()
          -> do_initcalls()
            ...(宏)...
              -> populate_rootfs()
                -> unpack_to_rootfs()

在 Linux 3.18 中 populate_rootfs 调用栈

让我们从 kernel_init 开始逐层分析 populate_rootfs 的调用路径.

在 kernel_init 中调用 kernel_init_freeable，旋即继续调用 do_basic_setup 执行系统的基本初始化任务，包括驱动加载、设备初始化、用户空间准备等

//linux/init/main.c
static int __ref kernel_init(void *unused) {
	int ret;

	/*
	 * Wait until kthreadd is all set-up.
	 */
	wait_for_completion(&kthreadd_done);

	kernel_init_freeable();  //调用栈
    ...
}

//linux/init/main.c
static noinline void __init kernel_init_freeable(void) {
	gfp_allowed_mask = __GFP_BITS_MASK;

	set_mems_allowed(node_states[N_MEMORY]);
	cad_pid = get_pid(task_pid(current));
	smp_prepare_cpus(setup_max_cpus);

    //...[初始化内核子队列、初始化内核管理系统]...
    //...[调用 SMP 初始化函数、初始化死锁检测子系统、调度器 SMP 相关的初始化]...
    //...[工作队列进行拓扑绑定优化]...

	padata_init();
	page_alloc_init_late();
	do_basic_setup();  //调用栈
    ...
}

//linux/init/main.c
static void __init do_basic_setup(void)
{
    //...[初始化 CPU 绑定和 NUMA 的相关设置、初始化内核设备驱动框架]...
    //...[调用内核中已注册的构造函数]...

    do_initcalls();
}

跳转到 do_initcalls，do_initcalls() 会按等级，执行所有使用内核初始化宏（如 core_initcall(), subsys_initcall() 等）注册的初始化函数. 这些函数定义在内核和驱动模块中，完成各种子系统或驱动的初始化

static void __init do_initcalls(void) {
	int level;
	size_t len = saved_command_line_len + 1;
	char *command_line;

	command_line = kzalloc(len, GFP_KERNEL);
	if (!command_line)
		panic("%s: Failed to allocate %zu bytes\n", __func__, len);

	for (level = 0; level < ARRAY_SIZE(initcall_levels) - 1; level++) {
		/* Parser modifies command_line, restore it each time */
		strcpy(command_line, saved_command_line);
		do_initcall_level(level, command_line);
	}

	kfree(command_line);
}

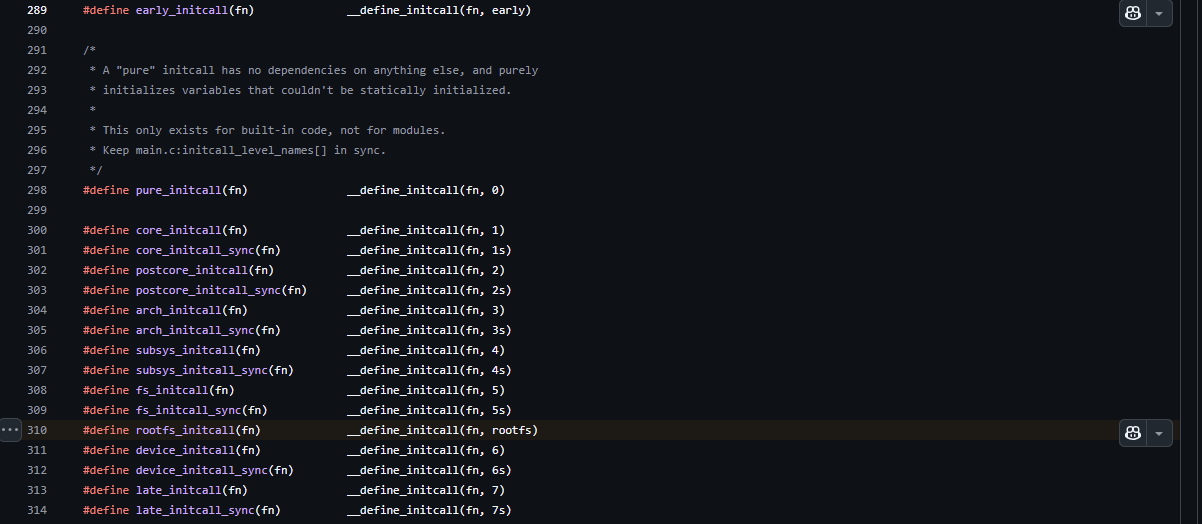

各个定义的宏及其等级再次所示，你可以看到特别为 populate_rootfs 定义的 rootfs_initcall.

Linux Version 3.18.67 - /init.h Line: 310
asus

这些宏都是围绕核心宏__define_initcall(fn, id)及其宏链来定义的：

...

#define __unique_initcall(fn, id, __sec, __iid)			\
	____define_initcall(fn,					\
		__initcall_stub(fn, __iid, id),			\
		__initcall_name(initcall, __iid, id),		\
		__initcall_section(__sec, __iid))

#define ___define_initcall(fn, id, __sec)			\
	__unique_initcall(fn, id, __sec, __initcall_id(fn))

//封装
#define __define_initcall(fn, id) ___define_initcall(fn, id, .initcall##id)

看完了 populate_rootfs，继续看 populate_rootfs 中调用的 unpack_to_rootfs，unpack_to_rootfs 将 __initramfs_start 到 __initramfs_end 范围内的 cpio 压缩包内容，解压并提取到内存中的 rootfs（临时内存文件系统）中. 其逻辑较为简单，因此笔者不再细讲.

unpack_to_rootfs 的参数和逻辑

char * __init unpack_to_rootfs(char *buf, unsigned long len)
{
	long written;
	decompress_fn decompress;
	const char *compress_name;

    //初始化数据各部分定义
	struct {
		char header[CPIO_HDRLEN];
		char symlink[PATH_MAX + N_ALIGN(PATH_MAX) + 1];
		char name[N_ALIGN(PATH_MAX)];
	} *bufs = kmalloc(sizeof(*bufs), GFP_KERNEL);

	if (!bufs) ...(报错)...

	...
	state = Start;
	this_header = 0;
	message = NULL;
	while (!message && len) {
		loff_t saved_offset = this_header;
		if (*buf == '0' && !(this_header & 3)) {
			state = Start;
			written = write_buffer(buf, len);
			...(跳过当前位，长度减 1)...
			continue;
		}
		if (!*buf) {
            ...(跳过当前位，长度减 1，this_header加 1)...
			continue;
		}
		this_header = 0;
		decompress = decompress_method(buf, len, &compress_name);
		if (decompress) {
            //解压流程
			int res = decompress(buf, len, NULL, flush_buffer, NULL, &my_inptr, error);
			if (res) ...(报错)...
		} else ...(报错)...

		this_header = saved_offset + my_inptr;
		buf += my_inptr;
		len -= my_inptr;
	}

	...(无关代码省略)...
	return message;
}

linux rootfs 的挂载流程实际上正如上述.

找到 populate_rootfs 的地址

笔者将先用关键字法找到 populate_rootfs 的地址，所谓关键字法就是：在引导程序结束后加载内核时，观察输出，使用报错或正常流程等手段抓 rootfs 解密关键字.

一般情况下，只需要在系统引导加载内核前破坏掉 rootfs 中的部分值，使其在解密后 hash 值对不上，就可以让内核 panic，发出 Illegal rootfs ... Invalid rootfs ... 等报错，只要拿到报错语句就可以找到对应的字符串堆地址. 一般来说破坏 rootfs 的方法就是先将其挂载后，再修改 rootfs 中的字节.

由于笔者调慢了速度，可以不用破坏 rootfs 直接观测输出. 可以观察到窗口中输出了一个 .rodata 段中字符串 Trying to unpack rootfs ... ，然后到 ida 内核反编译窗口搜索字符串，观察到该字符串确实被一个函数引用

asus
asus
在这里前缀的 0x1 0x36 为打印级别，可忽略

该字符串的引用如下所示，在该函数的这个地方 printk 输出. 猜测这个函数和 populate_rootfs、unpack_to_rootfs 脱不了干系，这下算找到了算是和 rootfs 加解密区域相关联的函数.

asus
在此，笔者已经大量还原符号，方便笔者阅读

仔细阅读该函数反编译的源码，发现了 unpack_to_rootfs 函数算法的痕迹，再根据源码比较发现大多数的函数是差不多的. 可以大致推测该函数就是 populate_rootfs 函数. 并且与 Linux 源码做对比发现此处加了个解密的大 patch，应该就是对 initrd 进行解密

Linux Version 3.18.67 - /init/initramfs.c Line: 451
asus
Linux 3.18 内核中 /init/initramfs.c populate_rootfs 函数源代码

asus
逆向后的 populate_rootfs，红圈中的应该是解密混淆部分

函数逆向

在明确了解密算法区域后，接下来就是逆向解密算法了. 其实在这里逆不逆向无所谓，直接 pwndbg attach 内核调试然后将解密解混淆后内存中的文件系统拉下来就行. 笔者主要讲个思路，以防遇到不能轻易 attach 的情况

  1. 逆向分为三个步骤，首先先初始化 initrd_start 和 initrd_size，方便后续调用. 在动态调试时这个地方 initrd_size 大小和 vmdk 中提取出来的 rootfs 大小一样，就可以确认这个地方是在对 rootfs 进行操作，而非生成密钥

    asus

  2. 观察如下面第一个解密区域，首先迭代位的步数是：0、2、4、6、... ，然后块中分别取了 first = (char *)(_initrd_start + 迭代);、second = (char *)(_initrd_start + v4 + 1); 并将 first 和 second 交换位置. 这不就是每两个字节调换值吗

    asus

    其逆向的伪代码再次逆向后的正确实现方式应该是：

     for(int i = 0; i < initrd_size; i += 2) {
     unsigned char temp = initrd[i];
     initrd[i] = initrd[i + 1];
     initrd[i + 1] = temp;
 }

     调换前
 {1, 2, 3, 4, 5, 6, 7, ...}
 调换后
 {2, 1, 4, 3, 6, 5, 8, ...}

  3. 继续观察第二个解密区域，首先该区域只进行了一半的迭代，其时间消耗砍半，这让笔者想起了字符串翻转. 其次, iter_1 对应前序指针，遍历方向为从前向后，v8 对应末尾指针，遍历方向对应从后向前. v11 即为前序指针对应的值，v12 即为末尾指针对应的值.

    asus

    v11 = *(_BYTE *)(iter_1 + _initrd_start); 首先 v11 保存了末尾指针的值，然后将 v12 赋值给末尾指针后，在把 v11 的值赋值给v12. 至此笔者可以确定，该函数就是把前后数据大翻转，其逆向的伪代码再次逆向后的正确实现方式应该是：

     int back = initrd_size - 1;
 int i = 0;
 while(initrd_size / 2 > i){
     unsigned char first = initrd[i];
     initrd[i] = initrd[back];
     initrd[back] = first;

     back --;
     i ++;
 }

     调换前
 {1, 2, 3, ... 98, 99, 100}
 调换后
 {100, 99, 98, ... 3, 2, 1}

  4. 第三个解密区域的逻辑比较复杂，大致可剥离为如下步骤

    首先取个临时变量 temp = (int)iter_2 * ((int)iter_2 + 1) % 32 + iter_2;，然后再循环赋值. 将循环赋值的代码用伪代码表示：当前值 = (当前值 >> (temp % 7 + 1)) | (当前值 << (7 - temp % 7))

    首先分析 temp 变量的生成过程，下面将以 a_n 代替 temp 变量：

    \[a_n = n + n(n + 1) \bmod 32, \quad n \in \mathbb{Z}_{\geq 0}\] \[\begin{align*} \text{非线性} &:\quad n(n+1) \bmod 32 \\ \text{模运算} &:\quad \bmod 32 \\ \text{叠加线性项} &:\quad n \end{align*}\]

    在密码学上这是一个一个非线性的扰动序列，提供随 n 增长而不完全线性、且带周期性 [0, 31] 整数波动的扰动值. 观察完 a_n 后，注意到，(a_n % 7 + 1) + (7 - a_n % 7) == 8 为真，那么继续观察 当前值C 的生成过程：

    \[C \gets C \gg (a_n \bmod 7 + 1) \mathbin{|} C \ll (7 - a_n \bmod 7)\]

    以 C 为 166， a_n 为 4 为例，在进行计算时如下所示：

    \[10100110_{\text{(bin)}} \gg 5 = 00000101_{\text{(bin)}}\] \[10100110_{\text{(bin)}} \ll 3 = 00110000_{\text{(bin)}}\] \[00000101_{\text{(bin)}} \mathbin{|} 00110000_{\text{(bin)}} = 00110101\]

    不难发现，将以上两者的计算结果进行二进制”或”运算就是循环右移 a_n 位. 接下来我们直接实现该算法：

    asus

     for (iter_2 = 0LL; iter_2 < initrd_size; ) {
   temp = iter_2 * (iter_2 + 1) % 32 + iter_2;
   ++iter_2;
   当前值 = (当前值 >> (temp % 7 + 1)) | (当前值 << (7 - temp % 7))
 }

    该算法的一个 Python 实现如下所示

     data = 第三步输入数据
 i = 0
 while True:
     v14 = i * (i + 1) % 32 + i
     i += 1
     # 这个地方 0xFF 太多
     data[i - 1] = ((data[i - 1]  >> (v14 % 7 + 1)) & 0xFF) | ((data[i - 1] << (7 - v14 % 7)) & 0xFF)
     if i >= len(data):
         break

整个解密函数(Python 语言版本):

# by leeya_bug
import os

with open('./rootfs', 'rb') as f:
	data = f.read()
data = bytearray(data)

# first
for i in range(0, len(data), 2):
	data[i], data[i + 1] = data[i + 1], data[i]
data = data[::-1]   # second
# third
i = 0
while True:
	v14 = i * (i + 1) % 32 + i
	i += 1
	data[i - 1] = ((data[i - 1]  >> (v14 % 7 + 1)) & 0xFF) | ((data[i - 1] << (7 - v14 % 7)) & 0xFF)
	if i >= len(data):
		break

data1 = bytes(data)
with open('rootfs.decoded', 'wb') as f:
	f.write(data1)

文件系统解密

虽然是有了 Python 脚本，但是为了确保解密过程不出错，笔者最终还是选用了通过调试内核的手段，直接提取文件系统. 在调试内核前，请注意将虚拟机 watchdog 触发时长设置为足够高(最好是一两个小时)，以避免在 gdb 调试时 watchdog 抛出 CPU stuck

#!/bin/bash
qemu-system-x86_64 \
  -no-reboot \
  -m 4G \
  -smp 1 \
  -hda ./GuJian.vmdk \
  -kernel ./vmlinuz \
  -initrd ./rootfs \
  -append "console=ttyS0 nmi_watchdog=0 nowatchdog watchdog_thresh=1200" \  #修改 watchdog_thresh 时长为 20 分钟
  -S \
  -gdb tcp::1234 \  #监听 1234 端口
  -nographic \

使用 pwndbg 分析内核，在 populate_rootfs 结束解密后 call REVERSE_unpack_to_rootfs 地址为 0xFFFFFFFF81D25101 的位置打断点.

连接并 attach qemu 启动的内核调试接口，在一切正常的情况下理应会在 populate_rootfs 中的 REVERSE_unpack_to_rootfs 前卡住调试.

运行到此时，rdi 的值正好是解密后数据的位置.

asus
asus

在 pwndbg 中打断点并运行到此处，观察到此时 rdi 的值为 0xffff8800be3d9000.
直接使用命令 dump memory dump.bin 0xffff8800be3d9000 0xffff8800be3d9000 + 0x1c06374 将数据 dump 到文件中

asus
asus

数据是 .xz 格式的压缩包，首先使用 xz -d <压缩包> 将其解压后，使用 binwalk 就可以将他的文件系统解出来

asus
asus
